Resumen del tutorial
En este tutorial, implementará flujos de trabajo de calidad de datos para calles de vecindarios y datos relacionados para garantizar que cumplen los requisitos de calidad de datos de su organización. Identificará errores en los datos que se comparten en toda la organización para que los miembros puedan revisarlos y editarlos utilizando la extensión de ArcGIS Data Reviewer para ArcGIS Pro y ArcGIS Enterprise. Para empezar, registre un servicio de entidades y cree tres reglas de validación de atributos para revisar los datos.
Nota:
Si no tiene acceso a una geodatabase corporativa o a un servicio de entidades, o si no se ha familiarizado con los principios básicos para trabajar con ArcGIS Enterprise, consulte los tutoriales de inicio rápido de ArcGIS Data Reviewer para ArcGIS Pro.
Tiempo estimado | 30 minutos |
Requisitos de software | Versiones mínimas ArcGIS Pro 3.3 y ArcGIS Enterprise 11.3 o posteriores. |
Requisitos de licencia | ArcGIS Pro:
ArcGIS Enterprise:
Nota:La extensión de tipo de usuario ArcGIS Advanced Editing es necesaria para completar esta serie de tutoriales. |
Requisitos de datos | Los datos de este tutorial están disponibles en ArcGIS Data Reviewer de la página del tutorial de Enterprise. Este paquete contiene el paquete de proyecto y un subconjunto de datos de muestra de gobiernos locales. Para descargar los datos, siga estos pasos:
|
Abrir el proyecto
En este ejercicio, abrirá un paquete de proyecto con ArcGIS Pro que contiene datos modelados en una geodatabase de archivos y verificará su contenido.
- Inicie ArcGIS Pro.
- Inicie sesión en ArcGIS Pro con su cuenta de Enterprise si es necesario.
- En la página de inicio, junto a sus proyectos recientes, haga clic en Abrir otro proyecto.
Nota:
Si ya tiene abierto un proyecto, haga clic en Abrir proyecto
en la Barra de herramientas de acceso rápido y vaya al paso 4. - En la página Abrir proyecto, haga clic en Equipo.
- Vaya al archivo de proyecto de la carpeta en la que descargó y extrajo los datos del tutorial: C:\EsriTrainng\DataReviewer_EnterpriseTutorial\CreateValidationRules.
- Haga clic en el archivo DataReviewerTutorial.ppkx.
- Haga clic en Aceptar.
Configurar una geodatabase corporativa
Para publicar los datos del vecindario como un servicio de entidades, debe crear una geodatabase corporativa y agregarla a su proyecto. La publicación de datos como servicio de entidades permite mantenerlos y editarlos en un entorno multiusuario.
Nota:
Los siguientes pasos para crear y conectarse a una geodatabase corporativa variarán en función del sistema de administración de bases de datos relacionales (RDBMS) que utilice su organización. Para este tutorial, la geodatabase corporativa se denomina DataReviewer_Tutorial y se implementa con PostgreSQL.
Para configurar una geodatabase corporativa, siga estos pasos:
- Cree una geodatabase corporativa denominada DataReviewer_Tutorial.
- Cree una conexión de base de datos.
Nota:
Asegúrese de que la opción Rama está seleccionada en Tipo de versionado.
Se crea una geodatabase corporativa denominada DataReviewer_Tutorial y se agrega una nueva conexión de base de datos en la carpeta Bases de datos.
Migrar los datos del tutorial
Para migrar los datos del tutorial de la geodatabase de archivo a la geodatabase de destino y registrar los datos como versionados, siga estos pasos:
- En el panel Catálogo, expanda Bases de datos y expanda la geodatabase del archivo DataReviewerTutorial.
- Pulse la tecla Ctrl mientras hace clic en el dataset de entidades Naperville y en las tablas MasterRoadName.
- Haga clic con el botón derecho en cualquiera de los objetos seleccionados y haga clic en Copiar.
- Haga clic con el botón derecho del ratón en la geodatabase corporativa y haga clic en Pegado especial.

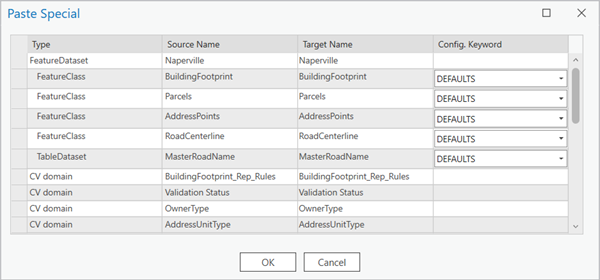

Aparece el cuadro de diálogo Pegado especial y el dataset de entidades Naperville aparece en la primera fila.
- Haga clic en Aceptar.
- Expanda la geodatabase corporativa.
La geodatabase corporativa se actualiza automáticamente para mostrar los datos migrados en el panel Catálogo.
- En el panel Catálogo, haga clic con el botón derecho en el dataset de entidades Naperville en la geodatabase corporativa y haga clic en Administrar.
El cuadro de diálogo Propiedades del dataset de entidades aparece con las propiedades de la geodatabase en la sección Administrar funcionalidad de la geodatabase.
- En el cuadro de diálogo Propiedades del dataset de entidades, marque la casilla Versionado y seleccione la opción Rama.
Deje marcadas las casillas de verificación Archivado, Id. globales y Rastreo del editor (predeterminado).
- Haga clic en Aceptar para aplicar las propiedades de la geodatabase.
- En el panel Catálogo, haga clic con el botón derecho en la tabla MasterRoadName de la geodatabase corporativa y haga clic en Administrar.
- En el cuadro de diálogo Propiedades del dataset de entidades, marque la casilla Versionado y seleccione la opción Rama.
Deje marcadas las casillas de verificación Archivado, Id. globales y Rastreo del editor (predeterminado).
Los datos del tutorial se migran a la geodatabase de la empresa. Ahora, implementará los requisitos de calidad de datos de su organización utilizando reglas de atributos basadas en Data Reviewer.
Reglas de atributos de validación
Las reglas de atributos de validación identifican las entidades existentes en una base de datos que no cumplen las condiciones de calidad de datos especificadas. Las reglas de validación se utilizan para evaluar la integridad geométrica de una entidad, las relaciones espaciales con otras entidades y la coherencia de atributos.
En este ejercicio, creará una serie de reglas de atributos de validación en la geodatabase corporativa.
La tabla siguiente describe un subgrupo de requisitos de calidad de datos que soportan los flujos de trabajo para buscar direcciones. Implementará estas reglas como reglas de atributos de validación para garantizar que todas las entidades relacionadas con relaciones cumplen con estos requisitos.
| Id. | Requisito | Control | Clase/tabla de entidades participantes |
|---|---|---|---|
1 | Las entidades de carreteras no deben contener duplicados. | Entidad duplicada | Línea de centro de carretera |
2 | Las huellas de los edificios deben estar dentro de la parcela fiscal. | Entidad sobre entidad | Huella del edificio, Parcelas |
3 | Los valores de los atributos Full Road Name de línea central deben coincidir con el índice de la calle principal. | Atributo de tabla a tabla | Línea central de carretera, Nombre de carretera principal |
Implementar requisito Id 1
Las entidades de carreteras no deben contener duplicados. Este requisito se implementa con la comprobación Entidad duplicada para buscar entidades de línea central que contienen geometrías coincidentes y valores de atributo idénticos.
Para implementar el Id. de requisito 1, realice los pasos siguientes:
- En el panel Catálogo, expanda el dataset de entidades Naperville en la geodatabase corporativa, haga clic con el botón derecho en la clase de entidad RoadCenterline y haga clic en Diseño de datos > Reglas de atributos.
Aparece la pestaña Reglas de atributos de la clase de entidad Línea central de carretera.
Nota:
En los pasos siguientes, los nombres completos de las capas de entidades de la geodatabase corporativa pueden ser diferentes, como datareviewer_tutorial.sde.RoadCenterline.
Sugerencia:
Las opciones de Diseño de datos también están disponibles haciendo clic con el botón derecho del ratón en una clase de entidad del panel Contenido.
- En la pestaña Reglas de atributos, en el grupo Agregar reglas, haga clic en la galería desplegable Reglas listas para usar
para mostrar comprobaciones automáticas de ArcGIS Data Reviewer.Nota:
El contenido de la galería Reglas listas para usar es una galería inteligente que varía en función de la fuente de datos elegida.

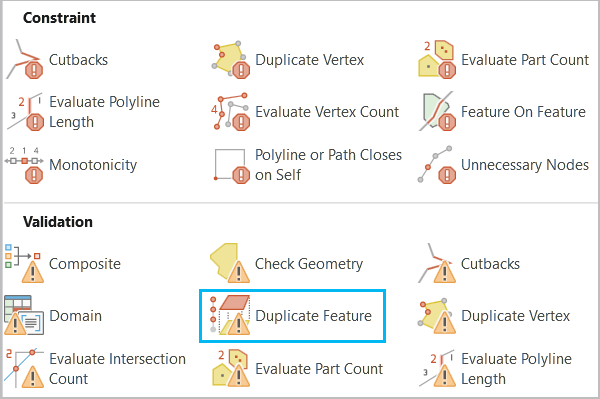

- Desde la galería Reglas listas para usar, en la sección Validación, haga clic en Entidad duplicada
para agregar una nueva regla.

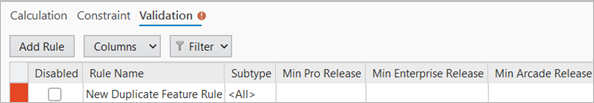

La nueva regla aparece en la vista Reglas de atributo con un encabezado de fila rojo, lo que indica que faltan valores de parámetros obligatorios en la configuración de la regla.
- En la sección Parámetros de verificación, haga clic en la flecha desplegable Entidad a comparar y elija RoadCenterline.
- En la sección Detalles, configure las propiedades que almacenarán los resultados de las entidades que no han logrado la validación.
- Escriba Las entidades de carreteras no deben contener duplicados en el cuadro de texto Nombre.
- Escriba Esta es una entidad duplicada. Elimine una de las entidades. en el cuadro de texto Descripción.
- Haga clic en la flecha desplegable Gravedad (1-Alta, 5-Baja) y elija 2 para establecer la importancia relativa para los resultados de este tipo en comparación con otros.
- Escriba LGIM 2024, precisión temática, atributos en el cuadro de texto Etiquetas y pulse Intro.
Sugerencia:
Las etiquetas pueden utilizarse para rastrear los requisitos. Considere la posibilidad de incluir el modelo y la versión de los datos con los que la regla está relacionada o de incluir un elemento de calidad de datos ISO-19157, como exactitud temática.
- En la pestaña Reglas de atributos, en el grupo Reglas de atributos, haga clic en Guardar
para guardar las nuevas reglas.
Una vez creada la primera regla de atributos, las capas de error se generan automáticamente en la geodatabase corporativa. Es posible que tenga que actualizar la conexión para verlo.
Implementar requisito Id 2
El segundo requisito, las huellas de los edificios deben estar dentro de la parcela fiscal, se implementa con la comprobación Entidad sobre entidad para encontrar huellas de edificios que no estén dentro de la parcela fiscal.
Para implementar el Id. de requisito 2, realice los pasos siguientes:
- En el panel Catálogo, expanda el dataset de entidades Naperville en la geodatabase corporativa, haga clic con el botón derecho en la clase de entidad BuildingFootprint y haga clic en Diseño de datos > Reglas de atributos.
Aparece la pestaña Reglas de atributos para la clase de entidad Huella del edificio.
- En la pestaña Reglas de atributos, en el grupo Agregar reglas, haga clic en la flecha desplegable Reglas listas para usar para mostrar la galería que contiene comprobaciones automatizadas de ArcGIS Data Reviewer.

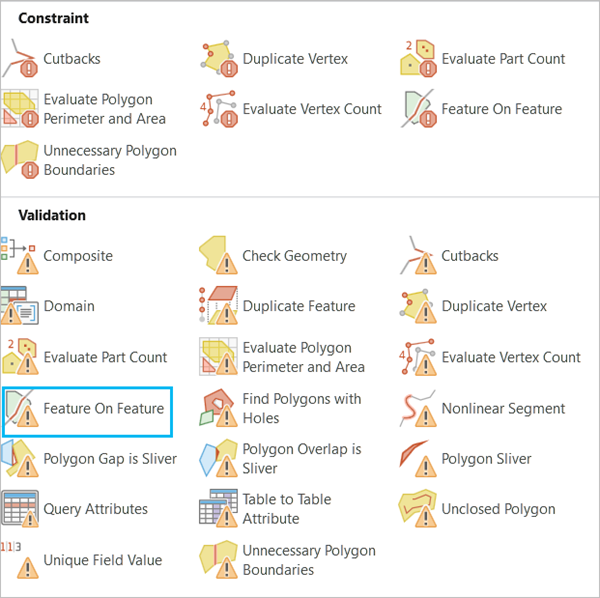

- En la sección Validación, haga clic en Entidad sobre entidad
para agregar una nueva regla.
La nueva regla aparece en la vista Reglas de atributo con un encabezado de fila rojo, que indica que faltan valores de parámetros obligatorios en la configuración de la regla.
- En la sección Parámetros de verificación, haga clic en la flecha desplegable Entidad a comparar y elija Parcelas.
- Haga clic en la flecha desplegable Relación espacial y seleccione Dentro de.
- Active la casilla Invertir relación para encontrar escenarios en los que las huellas de los edificios no se encuentran dentro de las parcelas fiscales.
- En la sección Detalles, configure las propiedades que almacenarán los resultados de las entidades que no han logrado la validación.
- Escriba Las huellas de los edificios deben estar dentro de una parcela fiscal en el cuadro de texto Nombre.
- Escriba Las huellas de los edificios deben estar completamente dentro de una parcela fiscal. Mueva la huella del edificio a una parcela fiscal. en el cuadro de texto Descripción.
- Haga clic en la flecha desplegable Gravedad (1-Alta, 5-Baja) y elija 3 para establecer la importancia relativa para los resultados de este tipo en comparación con otros.
- Escriba LGIM 2024, precisión temática, atributos en el cuadro de texto Etiquetas y pulse Intro.
Sugerencia:
Las etiquetas pueden utilizarse para rastrear los requisitos. Considere incluir el modelo de datos y la versión que guarda relación con la regla o un elemento de calidad de datos ISO-19157, como la precisión temática.
- En la pestaña Reglas de atributos, en el grupo Reglas de atributos, haga clic en Guardar para guardar las nuevas reglas.
Implementar requisito Id 3
El tercer requisito, Los valores de los atributos Full Road Name de línea central deben coincidir con el índice de la calle principal, se implementa con la comprobación de Atributo de tabla a tabla. La configuración encuentra las carreteras locales que contengan valores de nombre de carretera que no se encuentren en una lista autorizada de nombres de carretera para el municipio.
Para implementar el Id. de requisito 3, realice los pasos siguientes:
- En el panel Catálogo, expanda el dataset de entidades Naperville en la geodatabase corporativa, haga clic con el botón derecho en la clase de entidad RoadCenterline y haga clic en Diseño de datos > Reglas de atributos.
Aparece la pestaña Reglas de atributos de la clase de entidad Línea central de carretera.
- En la pestaña Reglas de atributos, en el grupo Agregar reglas, haga clic en la flecha desplegable Reglas listas para usar para mostrar la galería que contiene comprobaciones automatizadas de ArcGIS Data Reviewer.
- Desde la galería Reglas listas para usar, en la sección Validación, haga clic en Atributo de tabla a tabla
para agregar una nueva regla.
La nueva regla aparece en la vista Reglas de atributo con un encabezado de fila rojo, lo que indica que faltan valores de parámetros obligatorios en la configuración de la regla.
- Configure un filtro en la clase de entidad Líneas centrales de carretera para que la validación solo devuelva resultados sobre carreteras locales.
- En la sección Filtros de entrada, haga clic en Nuevo filtro de atributos.
- Construya la siguiente cláusula: Road Class is equal to Local-Local.
- Haga clic en Verificar si la expresión SQL es válida
para validar la expresión SQL. - Haga clic en Aplicar.
- En la sección Parámetros de verificación, cree la relación entre la clase de entidad Nombre de la carretera principal y el nombre completo de la carretera.
- Haga clic en el menú desplegable Entidades a comparar y haga clic en MasterRoadName.
- En la sección Relación de atributos, haga clic en Nueva relación de atributos y construya la siguiente consulta SQL: Nombre completo de la carretera es igual a Nombre completo de la carretera.
- Haga clic en Verificar si la expresión SQL es válida para validar la expresión SQL.
- Haga clic en Aplicar.
- Active la casilla Invertir relación para encontrar escenarios en los que el nombre de la carretera principal no coincida con el nombre completo de la carretera.
- En la sección Detalles, configure las propiedades que almacenarán los resultados de las entidades que no han logrado la validación.
- Escriba Falta el nombre de la carretera en la lista de calles principales en el cuadro de texto Nombre.
- Escriba Esta comprobación falla si el nombre completo de la carretera no se encuentra en el índice maestro de calles. Proporcione un nombre de carretera válido. en el cuadro de texto Descripción.
- Haga clic en la flecha desplegable Gravedad (1-Alta, 5-Baja) y elija 1 para establecer la importancia relativa para los resultados de este tipo en comparación con otros.
- Escriba LGIM 2024, precisión temática, atributos en el cuadro de texto Etiquetas y pulse Intro.
Sugerencia:
Las etiquetas pueden utilizarse para rastrear los requisitos. Considere incluir el modelo de datos y la versión que guarda relación con la regla o un elemento de calidad de datos ISO-19157, como la precisión temática.
- En la pestaña Reglas de atributos, en el grupo Reglas de atributos, haga clic en Guardar para guardar las nuevas reglas.
- Cierre la pestaña Reglas de atributos para cerrar el diseño de la regla y mantenga ArcGIS Pro abierto para continuar con el siguiente tutorial.
En este ejercicio, usted ha creado y configurado una geodatabase corporativa y ha creado tres reglas de atributos de validación. Utilizará estas reglas en el siguiente tutorial para publicar y evaluar las reglas en un servicio de entidades.
